鋼管水壓計算公式
|
所有的螺旋鋼管，需要根據標準要求進行靜水壓試驗，以此來測試鋼管的耐壓和爆破性能，基本的靜水壓試驗公式如下：
其中：
S－靜水壓試驗環向應力，單位為兆帕（磅每平方英寸）Mpa（psi），具體數值為制造標準中規定的最小屈服值選取百分數x材質標準中規定的最低屈服值
t－鋼管壁厚，單位為毫米（英寸）[mm（in）]；
D－鋼管外徑，單位為毫米（英寸）[mm（in）]；
舉例來說，比如螺旋鋼管具體規格如下：
執行標準：GB/T9711-2017
材 質：GR.B（L245）
尺 寸：630mm*12mm*12000mm（外徑*壁厚*單支長度）

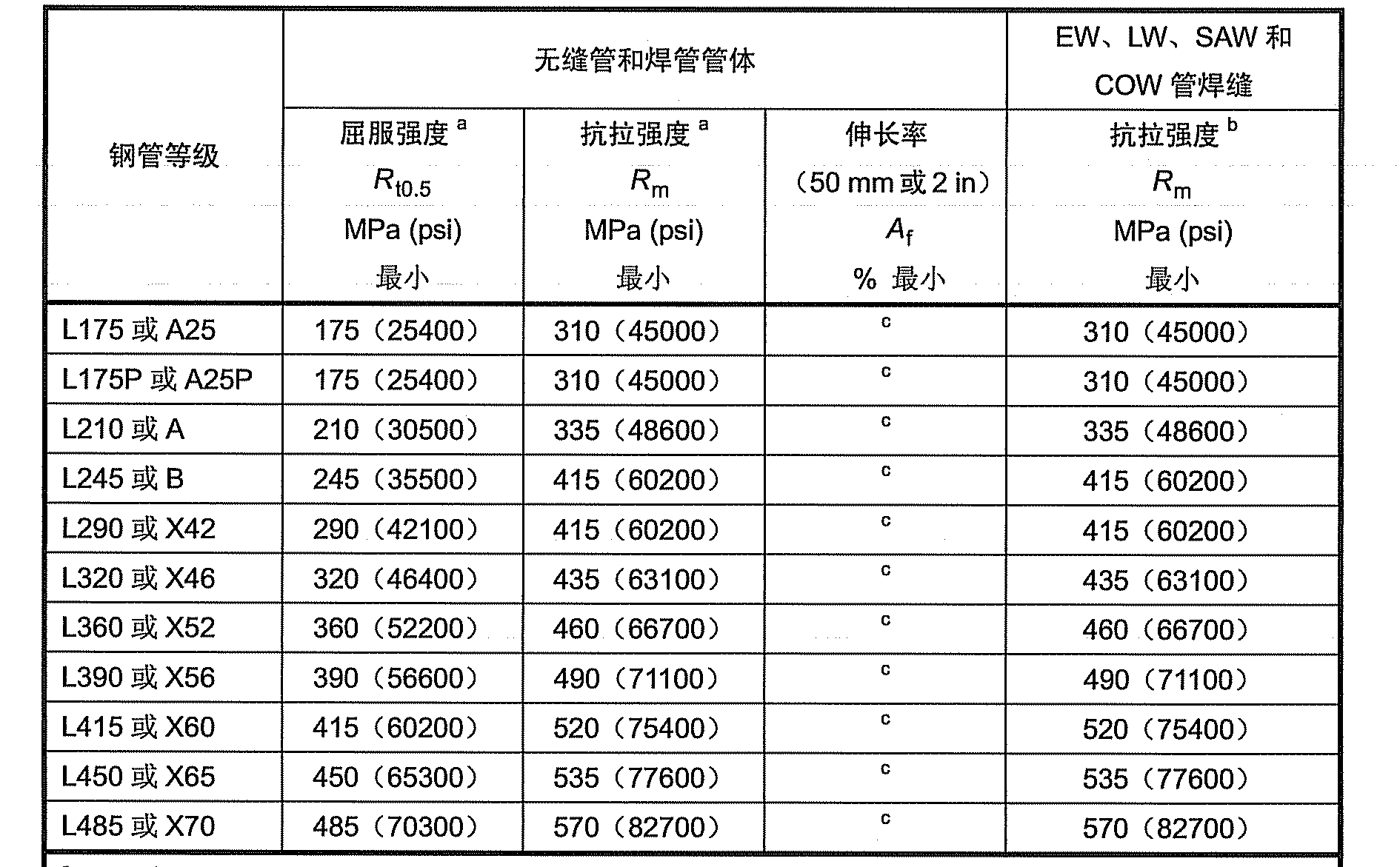

由上面鋼管規格信息，我們知道鋼管的材質為GR.B，屬于GB/14164-2013標準中的材質牌號，當然，GB/T9711-2017也可以查到（如下圖）：
可以看出，GR.B牌號鋼板的最低屈服值245Mpa。

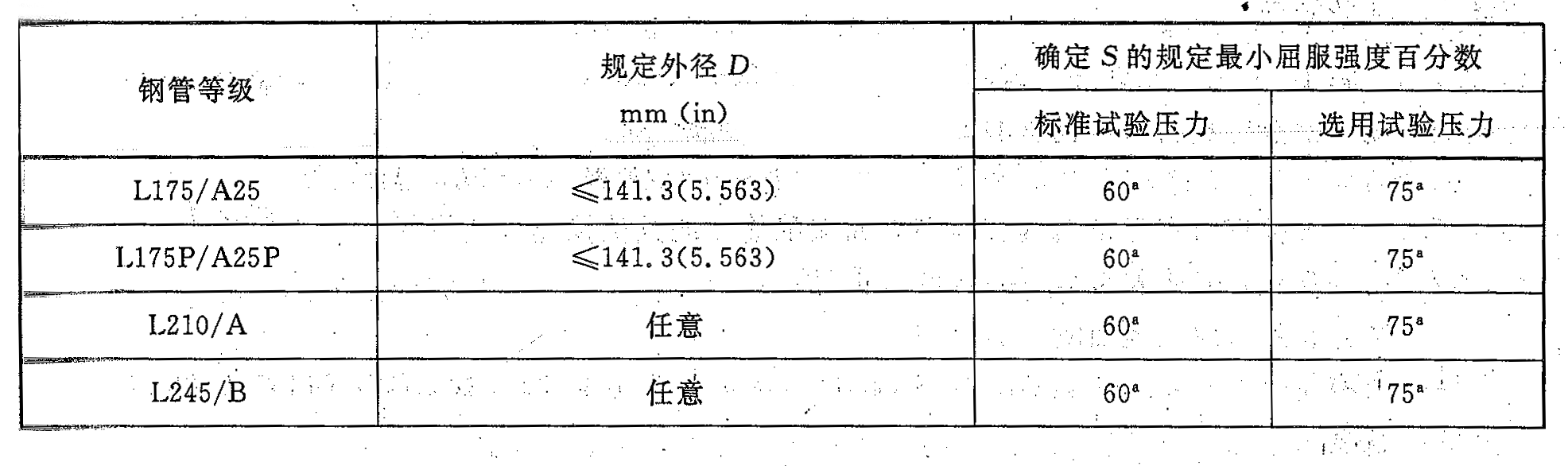

我們再查詢制造標準GB/T9711-2017中靜水壓試驗要求章節中規定的試驗選取的最小屈服百分數（如下圖）：
我們可以看到，標準規定的是，選取最低屈服值的60%。
那么我們就可以計算螺旋鋼管的靜水壓值：
得出鋼管的靜水壓試驗值為5.6Mpa。

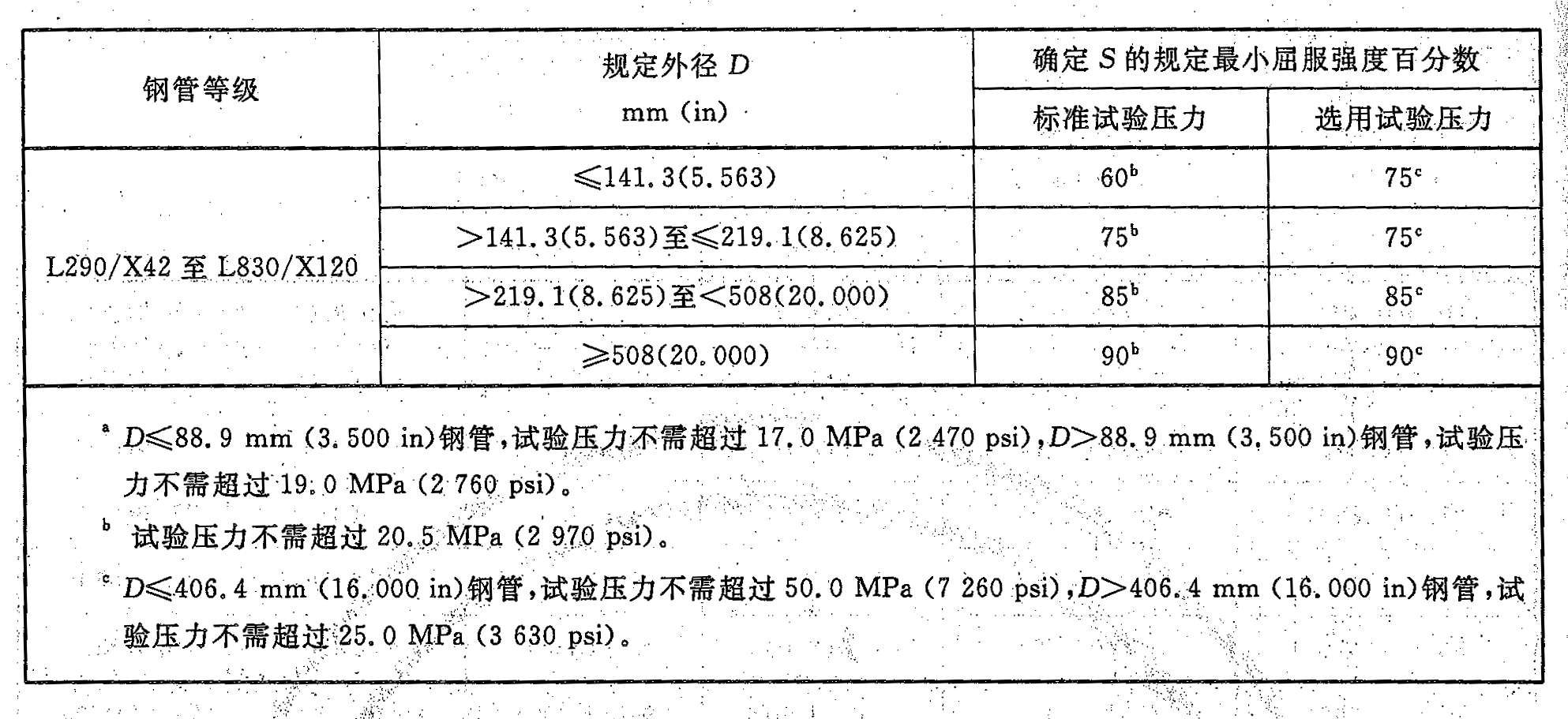

需要說明的是，同一標準，不同材質的屈服點不同，靜水壓試驗選取S（屈服）的百分數也不同，比如（如下圖）：
意思是：鋼管材質為L290（X42）-L830（X120）時，219mm<鋼管口徑<508mm時，選取的最小強度百分數為85%，還用上述例子的規格舉例，不同的是，材質改為L290（X42）
執行標準：GB/T9711-2017
材 質：L290（X42）
尺 寸：630mm*12mm*12000mm
我們就可以計算螺旋鋼管的靜水壓值：
此時鋼管的靜水壓試驗值為：9.4Mpa（計算得知為9.39047….，標準規定小數取到0.1mpa，四舍五入）。
總結：計算螺旋鋼管的靜水壓試驗值，一是需要知道對應牌號的鋼板材質的屈服值，比如L245（GR.B）~L485（X70）參照GB/T14164-2013，Q345B參照GB/T1591-2008，Q235B則參照GB/T700-2006，二是需要知道最小屈服選取的百分數，查看鋼管的生產標準中靜水壓試驗章節即可，比如API Spec 5L、GB/T9711-2017、GB/T3091-2018、SY/T5037-2012等。
|
